行星減速機又稱行星減速器，其裝配程序圖和結構圖，上海權立為您介紹，我公司現在已經正式復工，有需要減速機的產品可以聯系我們了。

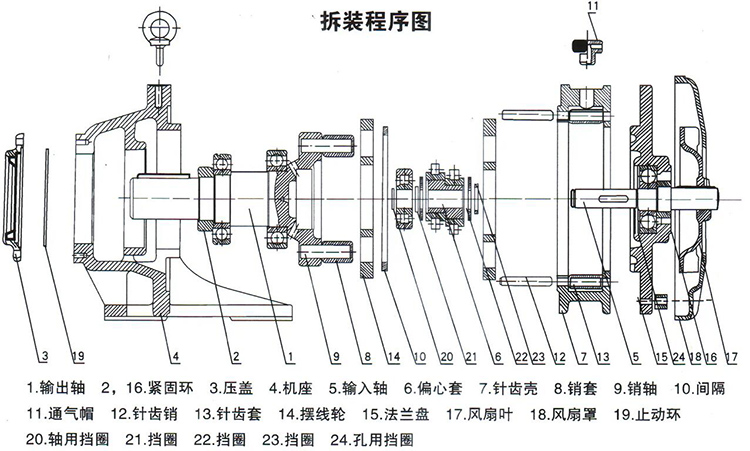

行星減速機裝配程序圖：



行星減速機的傳動結構圖大致由三部分構成行星輪，太陽輪，內齒圈。
它通過內圈（A）與行星減速機的齒輪箱緊密連接。環的中心具有由外部動力驅動的太陽齒輪（B）。兩者之間有一組三個。齒輪在托盤（C）上 等分為行星齒輪組。在此期間，行星齒輪依靠輸出軸，內齒圈和太陽齒支架浮動;當輸入側動力驅動太陽齒時，行星減速器驅動行星齒輪。沿著內齒圈的運動路徑旋轉并順序旋轉，星形件的旋轉驅動連接到托盤的輸出軸以輸出動力。
由于結構不同,受力不同，行星減速機的齒輪配合也不相同。安裝方法自然也不一樣了。一般分為兩種配合形式：滑動配合和過盈配合。
滑動配合：如滑移齒輪，將軸對準位置、角度后輕輕推入即可。
過盈配合：過盈量較小時，可用重錘敲擊軸端，將軸打進去。
之前要用其它物體把軸端做好掩蓋，避免軸端被敲擊損壞。過盈量較大時，可用油壓機將軸壓入。如沒有油壓機，可借助輔助工具如：一些鋼板、大螺栓、板斧等等，迅速制成一件臨時工具，借助螺紋增力的作用將軸拉入或頂入齒輪。大過盈量：可采用加熱法（ 渦流加熱等方式），齒輪受熱膨脹以后，可輕松將軸推進，也可反過來將軸冷卻后收縮，再推進。無論哪種方式，裝配前要仔細清理毛刺，污物，并涂抹潤滑油。

上海權立主要做精密減速機，質量過硬，售后無憂，歡迎咨詢。
